ZMABQ气动三通合流调节阀、ZMABX气动三通分流调节阀
■ 产品概述
ZMABQ气动三通合流调节阀、ZMABX气动三通分流调节阀，由气动薄膜多弹簧执行机构和三通阀组成。
用新型ZHAB多弹簧执行机构代替老式ZMA/B执行机构，具有高度低、重量轻、安装维修简便等优点。
三通阀阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向。 应用于比例调节或旁路调节，尤其适用于石油工业热交换器的流 体温度控制系统的调节，一台三通阀可代替两台单座阀或双座阀使用，占据空间体积小，节省安装管道及费用。■阀体
型式 |
直通铸造球型阀 |
公称通径 |
合流阀：25～300mm、分流阀：80～300mm |
公称压力 |
PN1.6、4.0、6.4MPa |
法兰标准 |
JB/T79.1-94、79.2-94等 |
材料 |
铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)等 |
上阀盖 |
标准型-17～+230℃、散热型+230～+450℃、波纹管密封型-40～+350℃ |
压盖型式 |
螺栓压紧式 |
填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料 |
结构形式 |

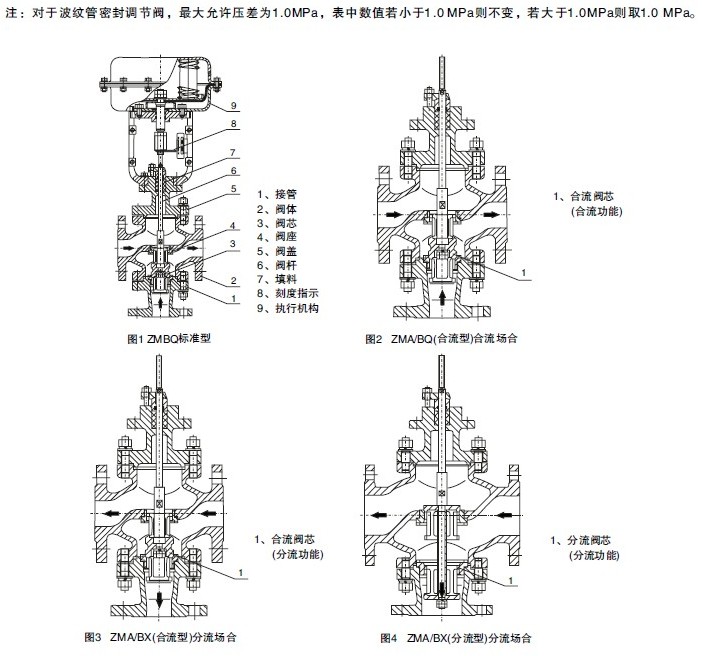

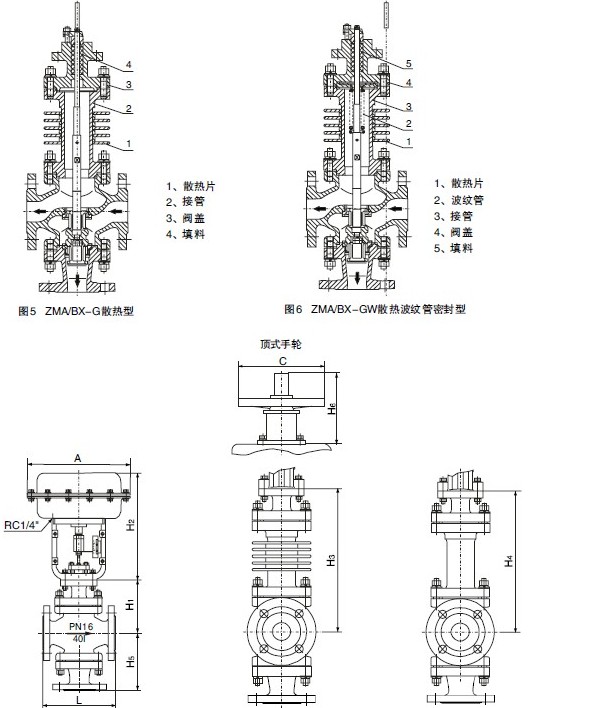

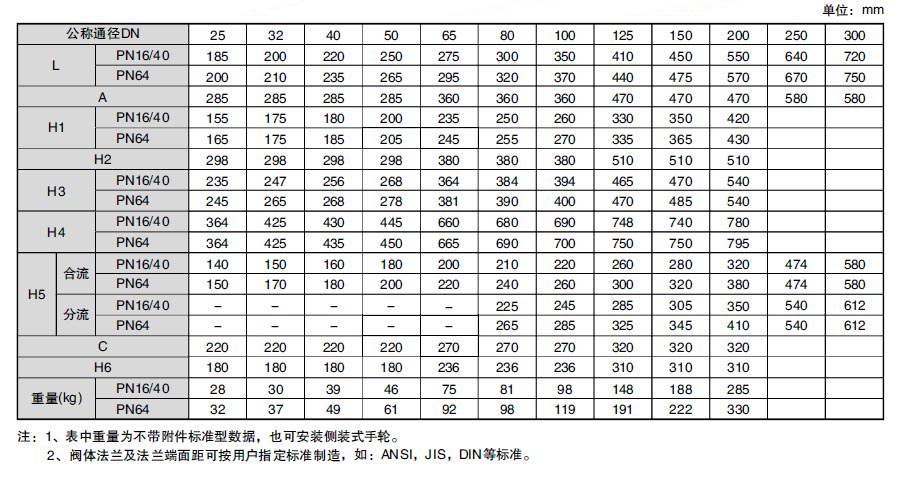

(详见图1～图6) |
■阀内组件
阀芯型式 |
薄壁圆筒型阀芯 |
流量特性 |
抛物线特性和线性特性 |
材料 |
不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、 钛和耐腐蚀合金等。 |
■执行机构
型式 |
ZHA/B多弹簧簿膜执行机构 |
||||
型号 |
ZHA/B-22 |
ZHA/B-23 |
ZHAB-34 |
ZHA/B-45 |
ZHA/B-56 |
有效面积cm2 |
350 |
350 |
560 |
900 |
1400 |
行程mm |
10、16 |
25 |
40 |
40、60 |
100 |
弹簧范围Kpa |
20～100(标准)、20-60、60-100、40-200、80-240 |
||||
膜片材料 |
丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 |
||||
供气压力 |
140～400KPa |
||||
气源接口 |
RC1/4" |
||||
环境温度 |
-30～+70℃ A1 |
||||

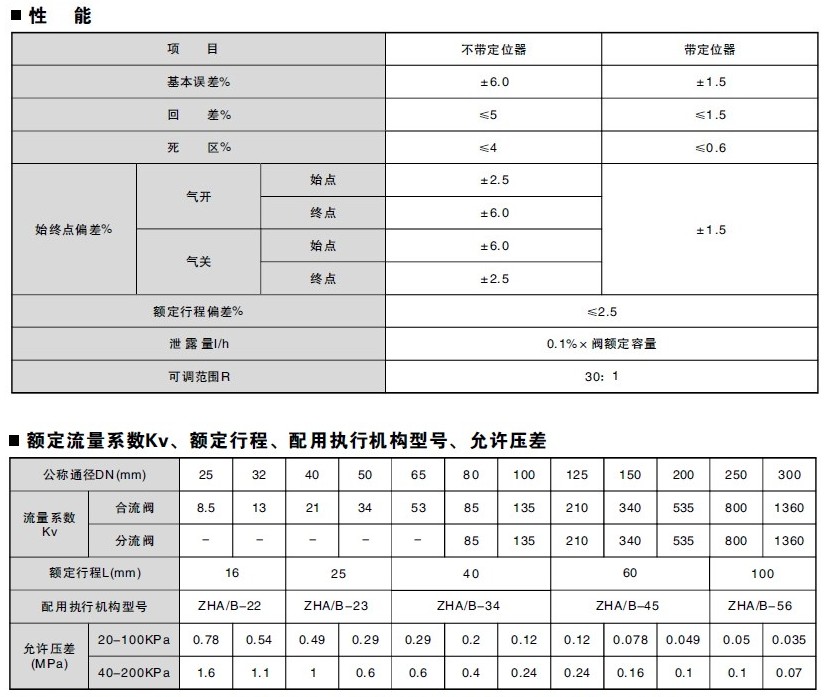

■阀作用型式气关式(B) — 失气时阀位开(FO)；气开式(K) — 失气时阀位关(FC)
■附件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
