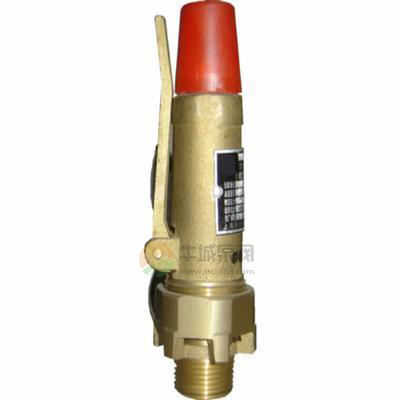

A27W半铜安全阀
带手柄全铜安全阀概述；
AK28W-16T全铜安全阀 带手柄全铜安全阀 A27W半铜安全阀使用于公称压力1.6MPa,工作温度≤200°C，介质为空气的压力容器，工业设备和管道上，作为防止超压的一种保护装置。
全铜安全阀技术参数
全铜安全阀技术参数
|
公称压力PN |
1.6 |
|
密封试验压力 |
0.1~0.2 >0.2 ~0.3 >0.3 ~ 0.7 |
|
>0.7 ~ 1.0 >1.0~1.3 >1.3~1.6 | |
|
使用介质 |
空气 |
|
使用温度°C |
≤200 |
|
开启高度ｈ |
≥1／4do |
＊1MPa=10.2Kg
全铜安全阀主要零件材料
|
零件名称 |
材料 |
|
阀座、阀体、阀瓣、顶盘、 弹簧盘、锁紧螺母 |
铜合金 |
|
弹簧 |
50Cr VA |
|
调节螺丝 |
A3 |
全铜安全阀主要结构尺寸 单位：mm
|
公称通径
DN |
R |
do |
H |
H1 |
L |
D |
重量 Kg |
|
15 |
1/2” |
13.5 |
138 |
12.5 |
30 |
45 |
0.5 |
|
20 |
3/4” |
13.5 |
138 |
12.5 |
30 |
45 |
0.7 |
|
25 |
1” |
18 |
180 |
17 |
36 |
56 |
1.0 |
|
32 |
11/4” |
18 |
175 |
26 |
|
60 |
2.5 |
|
40 |
11/2” |
21 |
175 |
27 |
|
78 |
3.7 |
